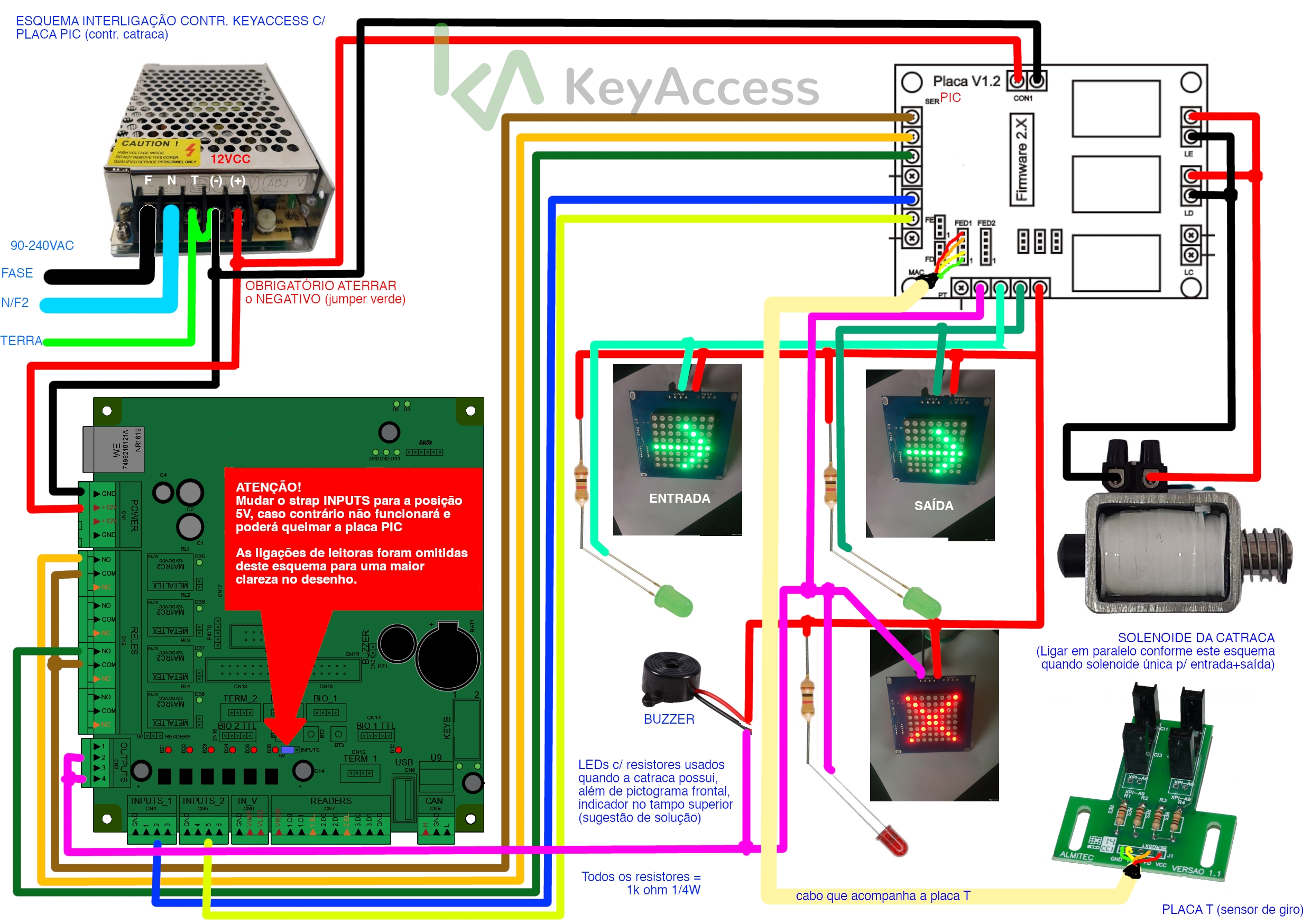

Vide esquema anexo.
ATENÇÃO: Para retrofit de catracas da Telemática utilizando a placa controladora de catracas PIC da Almitec é necessário:
- Substituir a placa de sensores de giro por uma placa T da Almitec (compatível com a placa PIC), fazendo as devidas adaptações mecânicas de fixação (estudar previamente, adquirir chapas/parafusos auxiliares e realizar projeto de fixação)

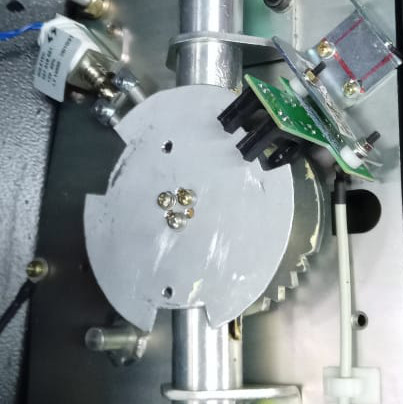

- Substituir o DISCO original da Telemática (de dupla fenda por posição) por um disco com apenas uma fenda por posição, isto é, uma fenda a cada 120 graus, com abertura suficiente para manter abertos ambas as barreiras de luz do sensor em posição de repouso) - buscar solução em peças de reposição de outros fabricantes.
