O acesso aos conectores de comunicação da Controladora KeyAccess somente é possível com a remoção da tampa frontal. Destrave-a puxando gentilmente para fora puxando pelas abas laterais e a mesma deve desprender-se da parte traseira sem muita resistência. Caso sinta alguma dificuldade, puxe as abas laterais de forma a realizar uma leve flexão delas para fora, soltando assim as travas da tampa frontal da parte traseira.
A Controladora KeyAccess possui 4 portas seriais de aplicação exclusiva:

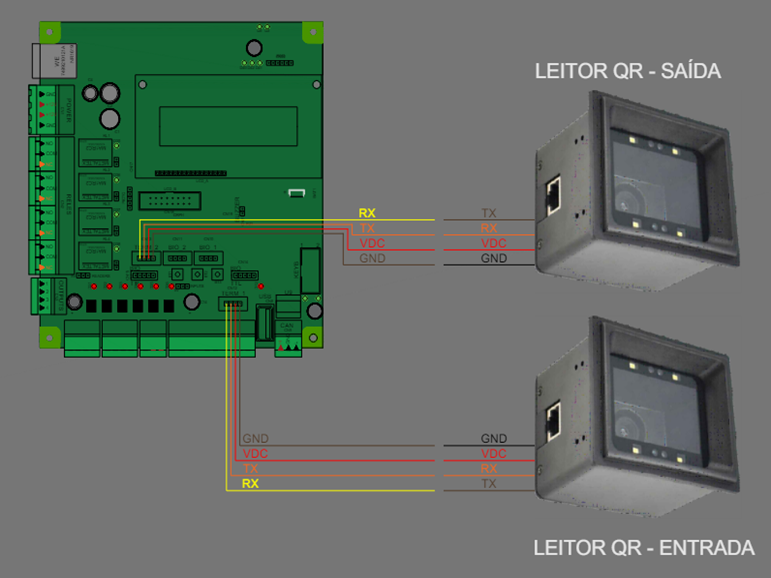

- TERM1 / TERM2: Portas terminal 1 e 2. Utilizadas por dispositivos “terminais” RS-232C de liberação de acesso, como, por exemplo, nossa leitora de códigos QR KA-QR01, da qual falaremos adiante. TERM1, ao receber um identificador válido pré-cadastrado no Sistema KeyAccess®, promove a liberação de entrada (acionamento do relé 1) se as condições de acesso assim permitirem (acionando o relé 2 caso contrário). TERM2 comporta-se de forma análoga para a liberação de saída.
- BIO1 / BIO2: Portas de biometria 1 e 2. O Sistema KeyAccess somente suporta biometrias Suprema. Caso a interface seja serial RS-232C, devem ser conectadas a estas portas. De forma análoga a TERM1 / TERM2, BIO1 promove a liberação de entrada se módulo de biometria informa um identificador válido pré-cadastrado no Sistema KeyAccess mediante apresentação de dedo pré-cadastrado. BIO2 comportasse de forma análoga a BIO1, porém para a liberação de saída. Consulte o manual da biometria Suprema a ser utilizada em conjunto com o Sistema KeyAccess para informações de configuração e cadastro de biometrias na mesma.
