CHAMADA ANTECIPADA
1. SISTEMA DE INTEGRAÇÃO COM ELEVADORES
2. MÓDULO KEYACCESS PARA INTEGRAÇÃO COM ELEVADORES
3. CONFIGURANDO A INTEGRAÇÃO COM ELEVADORES
3.1. CRIAR GRUPO DE ELEVADORES.
3.2. CONFIGURANDO ELEVADORES THYSSENKRUPP
3.3. ELEVADORES ATLAS SCHINDLER
3.4. CONFIGURANDO ELEVADORES ATLAS SCHINDLER POR BANCO DE DADOS
3.5. CONFIGURANDO ELEVADORES ATLAS SCHINDLER POR PROFILE
3.6. EDITAR GRUPOS DE ELEVADORES
3.7. REMOVER UM GRUPO DE ELEVADORES
3.8. SINCRONIZAR INFORMAÇÕES PARA UM GRUPO DE ELEVADORES
3.9. SINÓTICO
3.10. VINCULAR O CÓDIGO DO DISPLAY DO SISTEMA DE ELEVADORES AO BLOQUEIO NO SISTEMA KEYACCESS
3.11. VINCULAR O CÓDIGO DO ANDAR DO SISTEMA DE ELEVADORES AO CÓDIGO DO ANDAR DO SISTEMA KEYACCESS
1. Sistema de Integração com Elevadores
Este recurso foi desenvolvido para empreendimentos que utilizarão o sistema destinado à chamada antecipada de elevadores.
Sua implantação depende de licença e módulo específico para gestão da comunicação entre o servidor e o sistema de elevadores.
A configuração do módulo de elevadores depende da instalação do sistema KeyAccess Sever. Para maiores informações queira consultar o manual técnico do curso de certificação KeyAccess.
2. Módulo KeyAccess para Integração com Elevadores
O instalador do módulo de integração com o sistema de elevadores keyaccess-integration-lifters-[versão]-x86-x64.exe poderá ser obtido no endereço https://keyaccess.elektroo.info/files/.
Após fazer o download, execute o instalador no mesmo computador em que estiver instalado o sistema KeyAccess Server.
Notas:
• Todo o processo de instalação deverá ser executado na conta do usuário do sistema operacional Microsoft Windows que tenha por atribuição o perfil administrador;
• Durante o processo, o computador deverá ser reiniciado quando solicitado pelo instalador.
Os sistemas de elevadores mais comuns que permitem integração são Atlas Schindler e ThyssenKrupp.
3. Configurando a Integração com Elevadores

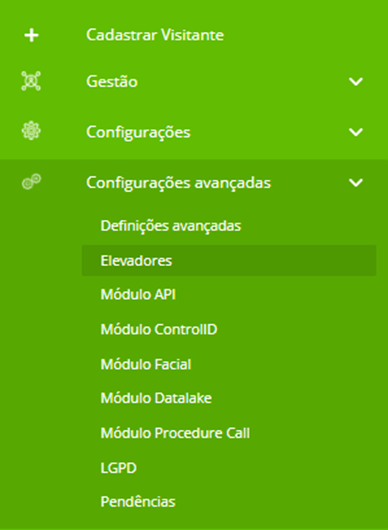

Para acessar a tela de configuração de integração com o sistema de elevadores acesse o menu do sistema KeyAccess, clique em configurações avançadas e selecione a opção Elevadores.

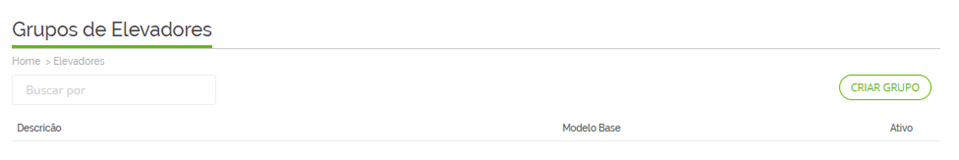

Com isso, o sistema irá direcionar para a tela de gestão dos grupos de elevadores.
Dependendo da arquitetura do edifício e da estratégia de implantação do sistema de elevadores, os empreendimentos poderão ter mais de um grupo.
Portanto, deverá ser feito um alinhamento com a empresa responsável pelos elevadores, a fim de ser definida a melhor estratégia de integração com o sistema KeyAccess.
3.1. Criar grupo de elevadores.

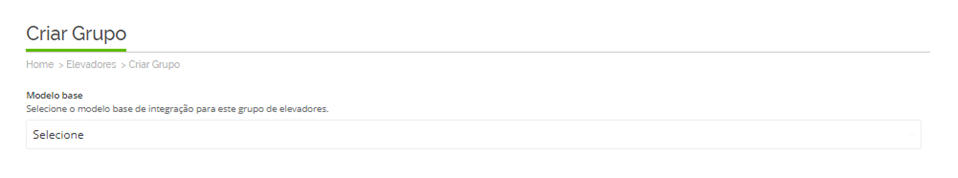

Na tela que lista os grupos de elevadores clique sobre o comando criar grupo.
No campo modelo base, selecione o template que representa o sistema de elevadores utilizado no empreendimento.
Em seguida, o sistema tornará visíveis os campos necessários para configuração da integração.
Insira as informações e salve o registro.
3.2. Configurando elevadores ThyssenKrupp

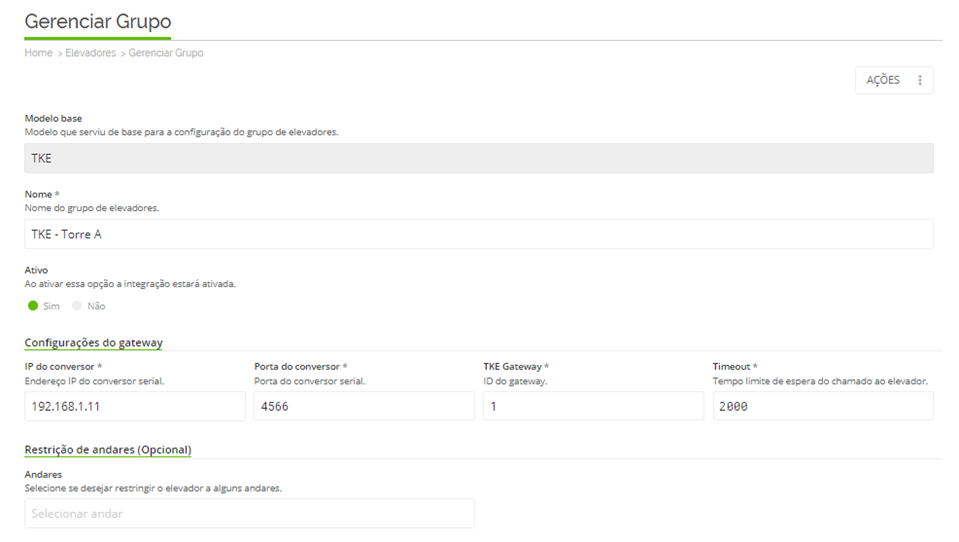

No campo modelo base, da tela de criação de grupo selecione o template ThyssenKrupp, que representa o sistema de elevadores utilizado no empreendimento.
Preencha os campos obrigatórios e clique sobre salvar.
Exemplo:

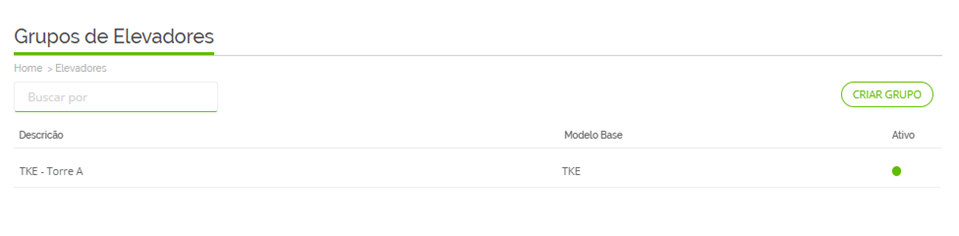

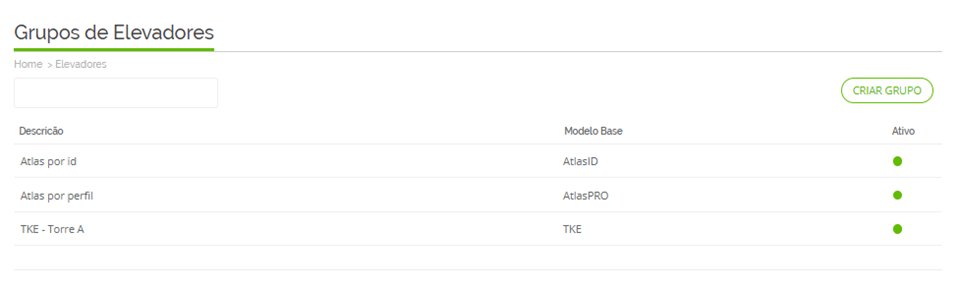

Na tela que lista os grupos dos elevadores aparecerá o item criado.
3.3. Elevadores Atlas Schindler
A integração do sistema de elevadores Atlas Schindler pode ocorrer de duas formas:
• Por profile – Chamada antecipada mediante a validação de acesso no bloqueio;
• Por integração via banco de dados – Utilizado por edifícios que empregam o controle de chamada nos andares.
O empreendimento poderá utilizar os dois tipos de integrações mencionados acima simultaneamente ou individualmente. Assim, é necessário entender a necessidade do cliente para solicitar a licença corretamente.
3.4. Configurando Elevadores Atlas Schindler por Banco de Dados

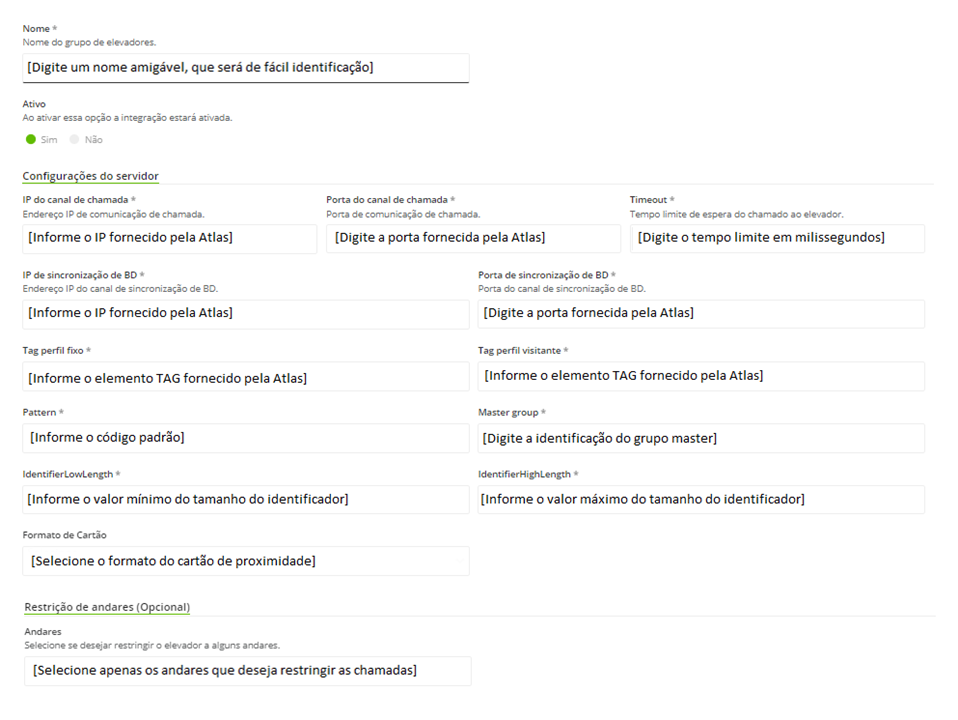

No campo modelo base, da tela de criação de grupo selecione o template Atlas ID, que representa o sistema de elevadores utilizado no empreendimento.
Preencha os campos obrigatórios e clique sobre salvar.

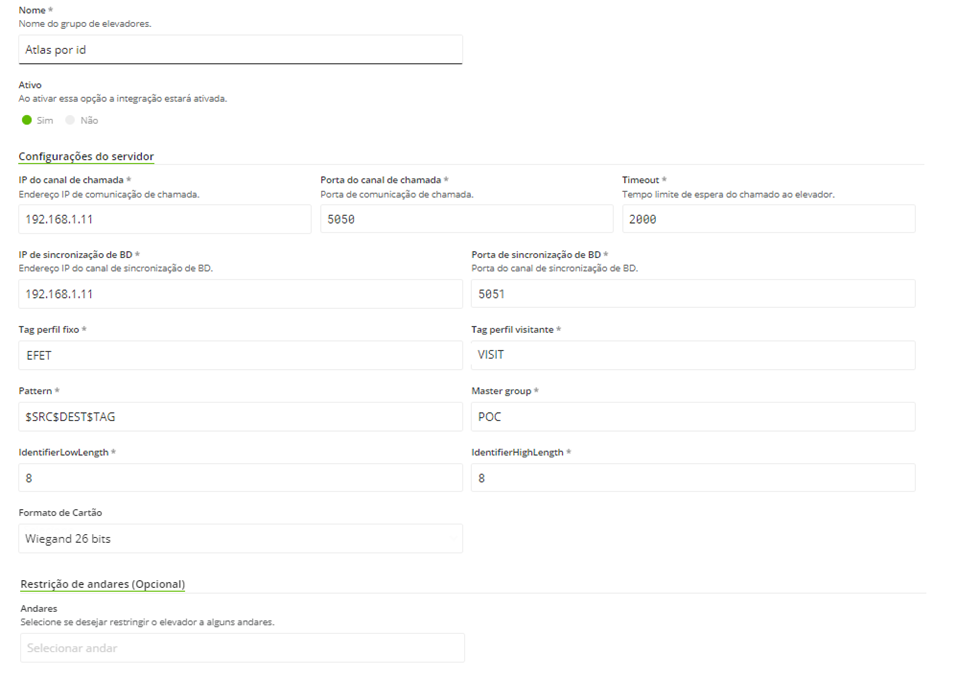

Exemplo:

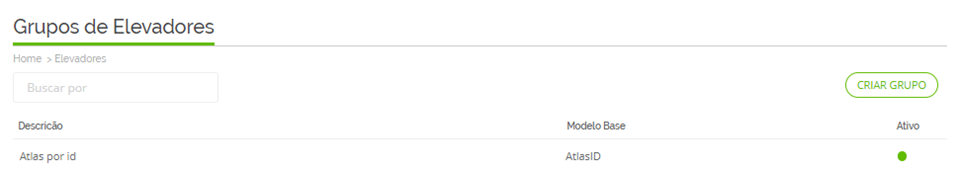

Na tela que lista os grupos dos elevadores aparecerá o item criado.
3.5. Configurando Elevadores Atlas Schindler por Profile

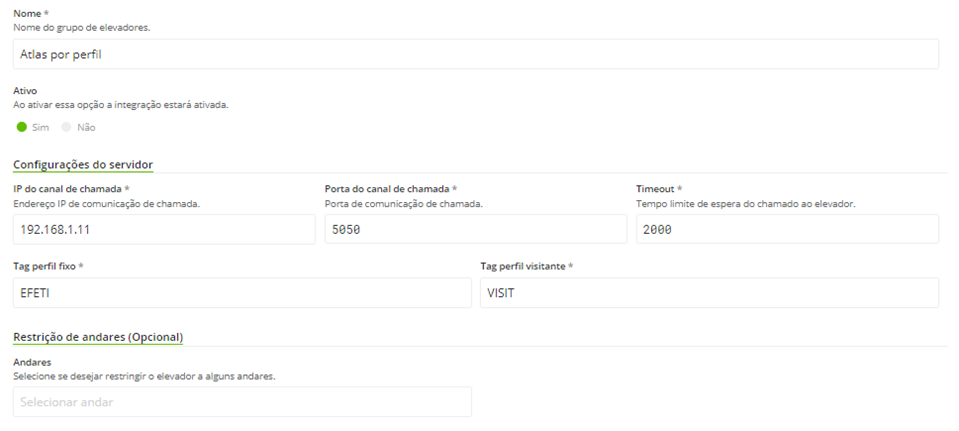

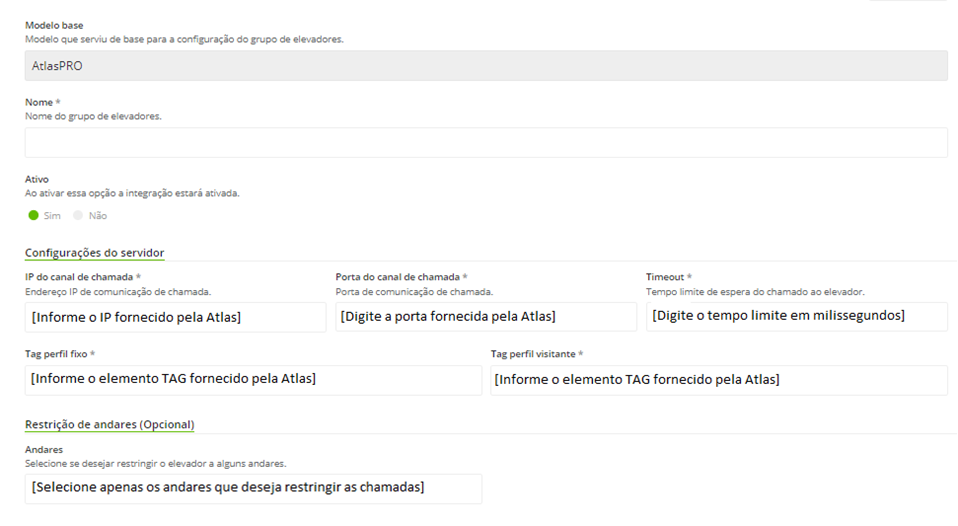

No campo modelo base, da tela de criação de grupo selecione o template Atlas PRO que representa o sistema de elevadores utilizado no empreendimento.
Preencha os campos obrigatórios e clique sobre salvar.
Exemplo:

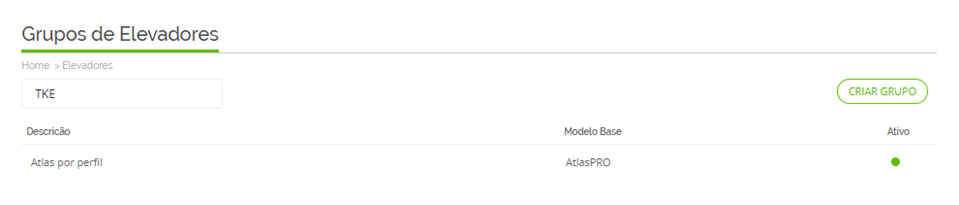

Na tela que lista os grupos dos elevadores aparecerá o item criado.
3.6. Editar grupos de elevadores
Para editar um grupo de elevadores, clique sobre o item que deseja alterar na lista de grupos.
Modifique as informações necessárias e clique sobre salvar alterações para gravá-las na base de dados do sistema.
3.7. Remover um grupo de elevadores
Para remover um grupo de elevadores, selecione o item na lista de grupos.
Em seguida, clique em ações para expandir a lista e selecione a opção remover.

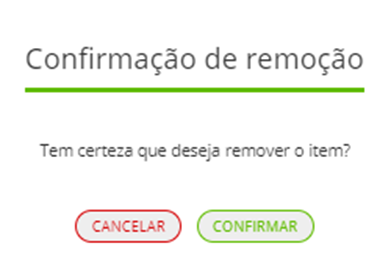

No modal de diálogo, acione o comando confirmar.
3.8. Sincronizar informações para um grupo de elevadores
Essa função é possível somente para integrações com elevadores Atlas Schidler que tenham módulo Schidler ID, visto ser a única dos modelos citados anteriormente que permite a integração através do banco de dados.
Para sincronizar as informações, na tela que lista os grupos de elevadores, clique sobre o item que está identificado na coluna modelo base como AtlasID.

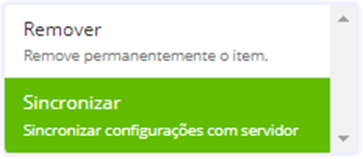

Em seguida, clique em ações para expandir a lista e selecione a opção sincronizar.
3.9. Sinótico

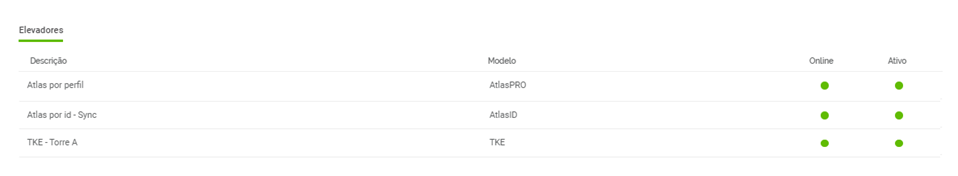

O sistema KeyAccess possui um sinótico que pode ser acionado através do comando localizado no lado inferior direito da tela, representado pela figura a seguir.
Com o encerramento das configurações, o resultado deve indicar a comunicação no estado online.
3.10. Vincular o código do display do sistema de elevadores ao bloqueio no sistema KeyAccess
A empresa responsável pelo sistema de elevadores fornece dispositivos com displays para serem instalados nos bloqueios que orientam os usuários sobre o pavimento de destino e o carro que devem utilizar. Esses dispositivos são usados nos complexos que adotaram a chamada antecipada de elevadores, que ocorre durante do processo de validação do acesso do usuário no bloqueio.
Na tela de gestão de bloqueios do sistema KeyAccess há um setor que permite a associação entre o bloqueio e o sistema de elevadores.

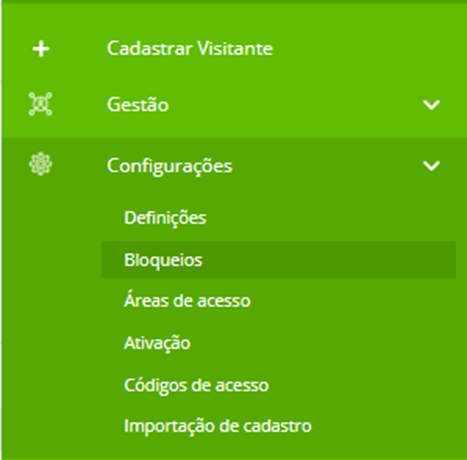

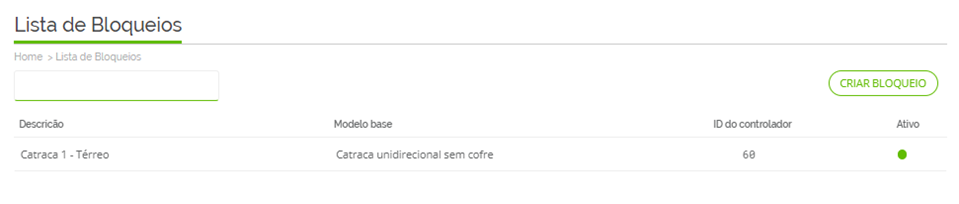

Para acessar a tela de gestão de bloqueios acesse o menu do sistema KeyAccess, clique em configurações e selecione a opção bloqueios.
Clique sobre o item da lista de bloqueios que deseja configurar ou em criar bloqueio para adicionar um item.

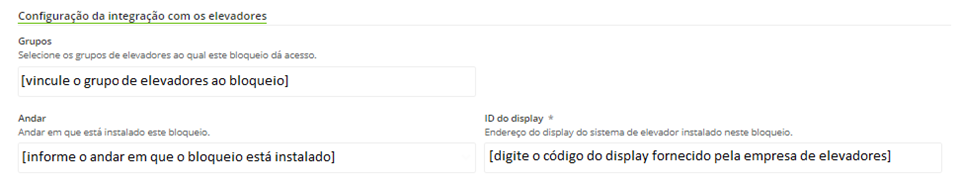

Atenção aos campos:
• Grupos – vincule ao grupo do elevador criado no sistema KeyAccess para qual o bloqueio permitirá o acesso à área de utilização dos carros;
• Andar – neste campo deve ser informado o pavimento de instalação do bloqueio;
• ID do display – deve ser lançado o id do display mediante informação da empresa responsável pelo sistema de elevadores.

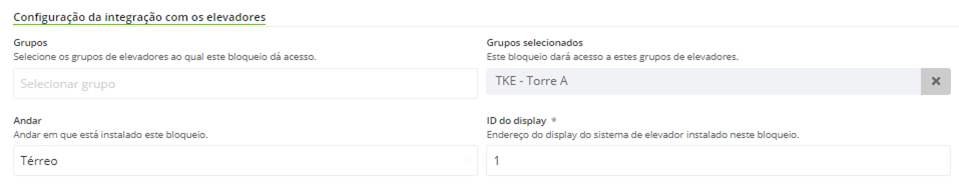

Exemplo:
3.11. Vincular o código do andar do sistema de elevadores ao código do andar do sistema KeyAccess
Ao implantar a estrutura física e lógica a empresa responsável pelo sistema de elevadores define os valores dos códigos de cada andar.
A definição pode variar de acordo com a empresa fornecedora do sistema de elevadores e com a arquitetura do edifício.
Os valores dos códigos dos pavimentos configurados no sistema dos elevadores devem ser vinculados aos andares cadastrados no sistema KeyAccess.

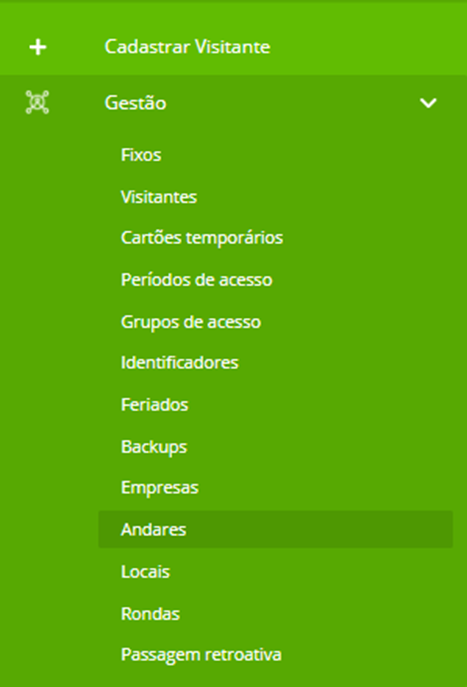

Para acessar a tela de configuração de andares acesse o menu do sistema KeyAccess, clique em gestão e selecione a opção andares.

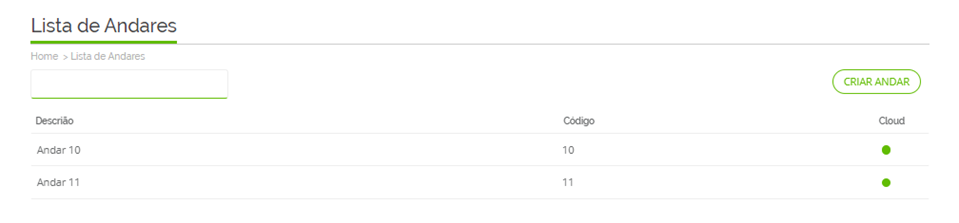

Clique sobre o item da lista de andares que deseja configurar ou em criar andar para adicionar um item.

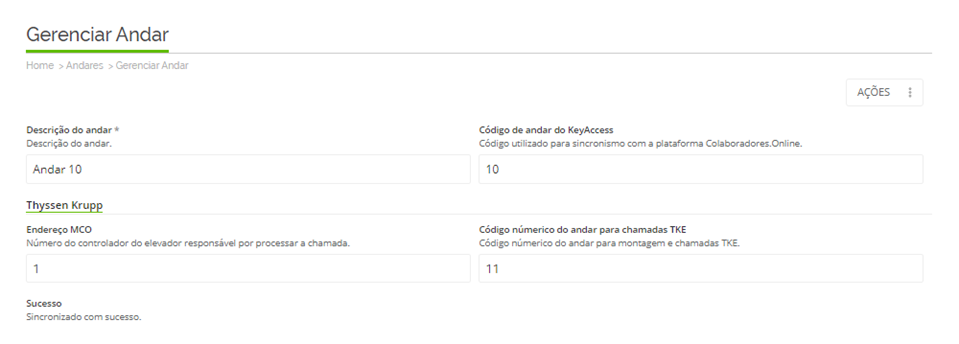

A seguir temos um exemplo de preenchimento de vínculo do andar cadastrado no sistema KeyAccess ao código do pavimento informado pela empresa responsável pelo sistema de elevadores. No exemplo de integração com os elevadores da ThyssenKrupp, observe que o valor associado no campo código numérico do pavimento para chamadas TKE é 11, embora o cadastrado no sistema KeyAccess esteja como 10º andar.
Para maiores detalhes sobre a tela de cadastro de andares consulte o conteúdo sobre gestão de andares.
