1. Estrutura
No torniquete estão instaladas duas controladoras: uma controladora KeyAccess; uma controladora nativa do torniquete.
A controladora do torniquete é responsável pela gestão eletrônica da liberação do mecanismo e seu travamento automático após a conclusão do giro.
Após a validação de um QR Code, a controladora KeyAccess envia o sinal de liberação para a controladora do torniquete. Com isso, ocorre o destravamento do bloqueio, possibilitando a movimentação da estrutura sobre seu eixo.
Com a conclusão do ciclo de giro da barreira, o mecanismo deve ser travado imediatamente. Um sinal de confirmação de passagem é para a controladora KeyAccess que desarma seu relé.
2. Comportamento
Mesmo depois da confirmação de passagem enviada para a controladora KeyAccess é possível girar a estrutura do bloqueio várias vezes, até exceder o tempo designado pelo fabricante da controladora do torniquete.
3. Avaliação técnica
Considerando que o acionamento e desarmamento do relé da controladora KeyAccess foram concluídos serão necessários executar os passos:
1º. Desconecte os cabos de interligação da controladora KeyAccess com a controladora nativa de gestão de giro do torniquete;
2º. Feche o contato de liberação do torniquete manualmente e conte o tempo em que o torniquete permanecerá destravado;
3º. Novamente feche o contato de liberação do torniquete manualmente, gire a estrutura da barreira e verifique se ocorrerá o bloqueio em seguida, ou se irá permitir novos giros imediatos até o vencimento do tempo medido no item 2º.
Caso no teste 3º. sejam permitidos novos giros no mesmo pulso, o comportamento indicado deverá ser tratado com o fabricante do torniquete. Verifique com o fabricante se existe a possibilidade de alterar o modo de operação do torniquete para funcionar por contato fechado. Então, o contato do relé da controladora KeyAccess passaria a controlar o tempo de liberação do torniquete.
Caso o torniquete for bloqueado após o primeiro giro, aplique as ações descritas no tópico 4. Como resolver.
4. Como resolver

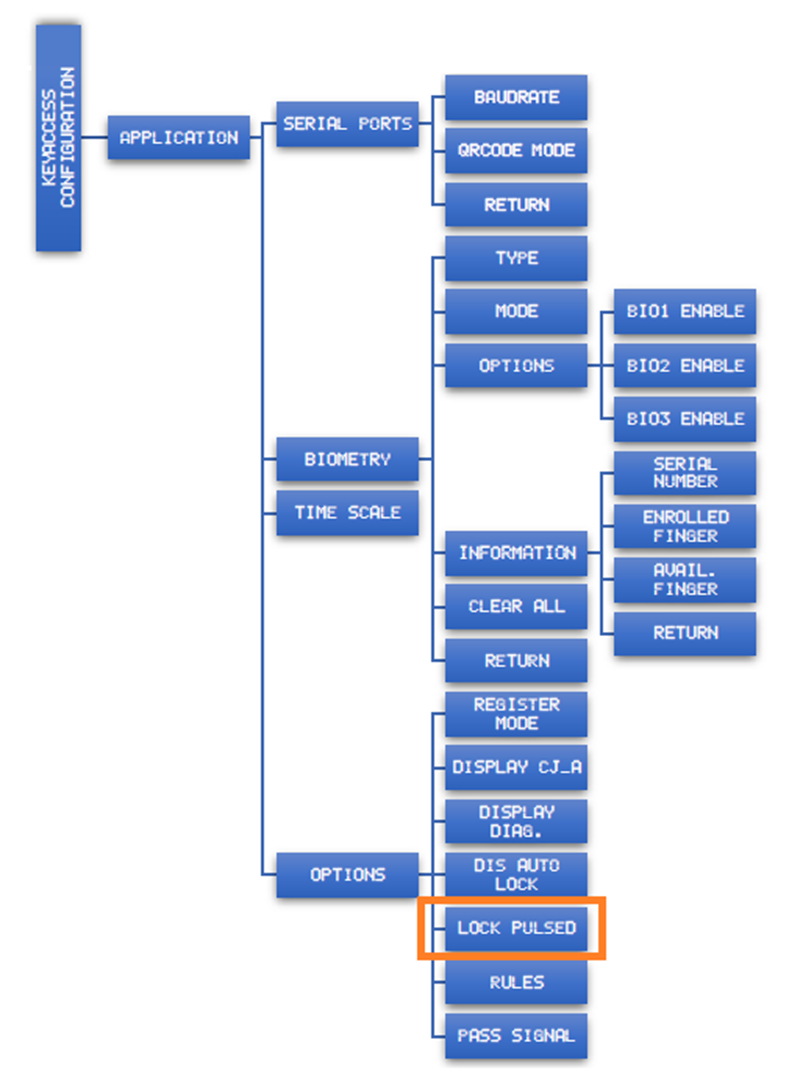

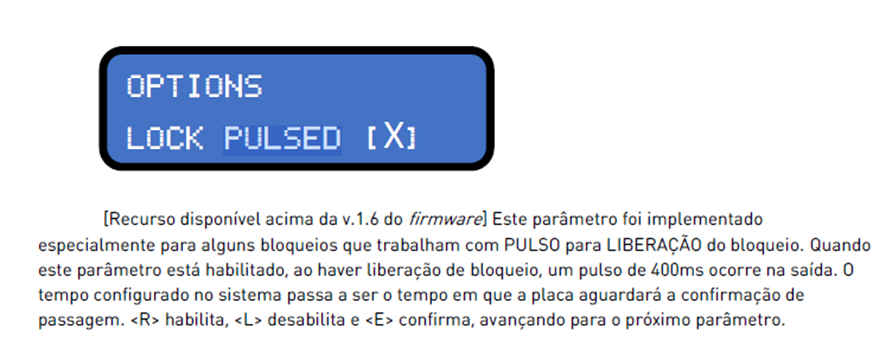

1º. Na controladora KeyAccess do torniquete, acesse o menu Application -> Options -> Lock Pulsed. Marque a opção Lock Pulsed (X). A unidade de tempo de acionamento dos relés deve estar em milissegundos. Salve as configurações e faça um reboot na controladora. Verifique se as configurações realizadas foram mantidas.

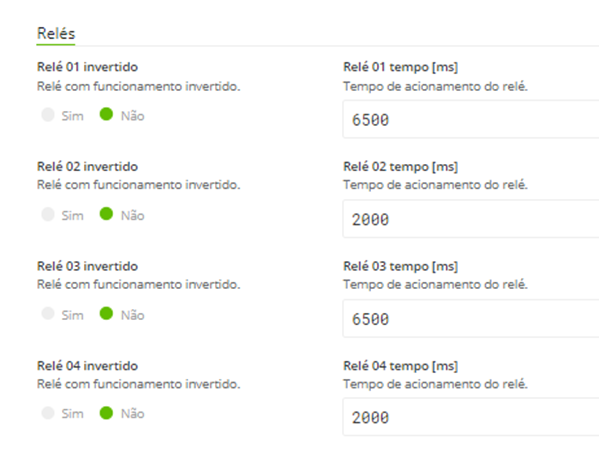

2º. No servidor KeyAccess, acesse Configurações -> Bloqueios. Caso o tempo máximo de liberação da controladora nativa do torniquete seja de 6500 ms, no setor de configuração dos relés, configure como:
Relé 1: 6500 ms
Relé 2: 2000 ms
Relé 3: 6500 ms
Relé 4: 2000 ms
Salve as alterações. Verifique se as configurações foram mantidas.
